1万円以下のシンプルな自作ソーラー(太陽光)発電システム

当ブログはお引越し中です。

この記事は画像などを修正、加筆して、

・新ブログのトップページ
自作DIYソーラーと太陽光発電で売電・節約・エコ人生

・新しい記事ページ
1万円で自作できた!かんたんDIYソーラー発電

という記事に移行しました!



■1万円でお釣りが来る!女子にもDIYできちゃう!
シンプルな自作ソーラー(太陽光)発電システム

シンプル!1万円以下の自作ソーラー(太陽光)発電システム
ヤフオクで最も安い機材を選んで作ったシステムです(笑)
太陽光発電システムというほど大げさな代物ではなく、DIYというよりは簡単な電気工作といった感じですね。

据え置き型ではありません。
気軽に移動できるので場所を選ばずに発電&蓄電出来てしまいます。

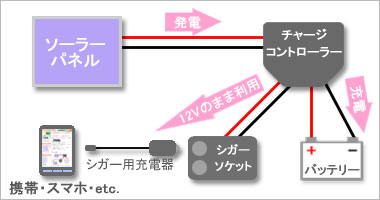

システム概略図
1万円以下のソーラー(太陽光)発電システム概略図
+が赤、マイナスが黒、蓄えた電力は12Vのまま利用します。

インバーターを利用して交流100Vに変換して利用することも出来るのですが、変換ロスが気になるので省きました。


必要な機器
1万円以下で揃えた自作ソーラー(太陽光)発電機材
・10Wソーラーパネル
・チャージコントローラー
・バッテリー
・シガーソケット
・配線コード
・キボシ、クワ型端子など


キボシ、クワ型端子やシガーソケットはガレージにあった物を使いました。
どれも数百円で購入できます。


ソーラーパネル(一番安いもの)

・最大出力:10W
・最大出力動作電圧:17.0V
・最大出力動作電流:0.57A
・開放電圧:20.0V
・短絡電流:0.67A
・外形寸法:350X280X28(mm)
・質量:1kg


ヤフオクで2300円で新品を落札したものです。衝動でポチってしまいました(汗)
以前購入した100Wのパネルと比べると、動作電流が1/10ほどになっています。

質量1kgとありますが、体感では2kg以上は確実にあります(笑)


チャージコントローラー

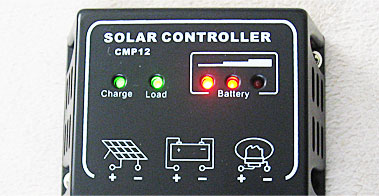

接続語のチャージコントローラーの表示
ヤフオクで1000円(!)12Aのもの。
以前に購入したものは簡易的な液晶モニターが付いていたのですが、今回のチャージコントローラーはLEDのインジケーターのみです。

隙間から覗くとシンプルな回路。部品を集めて自作することも出来そうです。


バッテリー

ヤフオクで3200円。
一応ディープサイクルバッテリーらしいです。
今回の自作で一番高価なパーツです(笑)

横置きOKとのことなので左右に振ってみました!
『カラカラカラッ』ってシュールな音が聞こえたような・・・。
とりあえず聞かなかったことにしておきました。


シガーソケット

これだけは安心の国産(笑)
新潟おてんとサンのバイクに付けてあったものです。

ナビの電源用に使っていたのですが、ETCを取り付ける際に配線を見直して不要になったものです。


■サクッと完成
1万円以下の予算で出来上がった自作ソーラー(太陽光)発電システム
+と-を間違えないように配線するだけなので、製作するのはとっても簡単です。

近所のホームセンターで特売のコンテナBOX(197円)に放り込んであります。
今回も徹底的に低価格にこだわりました(笑)


製作にかかった費用

・10Wソーラーパネル:2300円
・チャージコントローラー:1000円
・バッテリー:3200円
・シガーソケット:自前なのでタダ(買っても数百円)
・配線コード2色:700円
・キボシ、クワ型端子など:自前なのでタダ(買っても数百円)


占めて7,200円
1万円でお釣りがでます!


ちょっと注意が必要な点

・ソーラーパネルは明るければ発電している
・バッテリーは出荷時にある程度蓄電されているかもしれない


ということを考えて製作に当たってくださいね。
短絡(ショート)させないように注意して速やかに作ってしまいましょう。

パネルやバッテリーを保管するときも同様です。

新潟おてんとサンは、機材を揃えてから完成させるまで数日のラグがありました。
ソーラーパネルには日光が当たらないように、バッテリーの電極は露出しないように、ちょっと気をつけて保管しました。

・・・当たり前のことなんですけどね(汗)

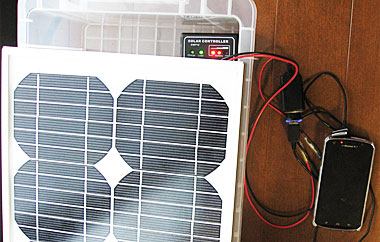

窓際に置いて発電&蓄電&スマホ充電
窓際において発電&蓄電&スマホ充電
シガーソケット用の充電器を用意してスマホを充電してみました。
製作してからまだ数日ですが、携帯やスマホの充電は電力会社に頼らなくなりました。
夜間に何度かスマホに充電してもバッテリーは音を上げずに頑張っています。
発熱などを気にしていたのですが特に問題なく充電完了です。

インバーターを使っていないので、放熱ファンや変換ロスを気にすることなく、気軽に運用できますね。
インバーターの自己消費電力って結構大きいのです。


ちょっと納得いかない点があります。

197円のコンテナBOXに入れてあるだけなので『カッコ悪い』のです(笑)
新潟おてんとサンとしては、アルミのアタッシュケースなどに一式をビルドインしたい感じです。
持ち運びが楽になりますし。



さて、いかがだったでしょうか?

低予算で簡単にソーラー(太陽光)発電システムが作れてしまいますね!
マメに使い続けたとしても1日に節電できるのは数円ですけれども(笑)

エネループなどをシガープラグ経由で充電する充電器などを使えば、乾電池を買う必要がなくなりますね。

また、シガープラグタイプのインバーターも販売されているので、ノートパソコンなどの交流100Vが必要な家電を駆動させることも出来ますね。

電気料金を滞納してしまって給電を止められてしまった場合などの緊急事態でも安心です(笑)
滞納は冗談だとしても、携帯やスマホが充電できれば急場をしのぐことが出来るハズです。

今後、運用やチューニングを施したら本ブログでお伝えいたしますね。


以上、『かんたん自作ソーラー発電』の新潟おてんとサンでした。


【関連記事】

自作ソーラー(太陽光)発電システムの基本
自作ソーラー発電はロスとリスクの塊!?
自作に使うソーラーパネルの選定
沢山の種類があるソーラーパネルは何がどう違うのか?
自作に使うバッテリーの選定と電圧
必読!バッテリーの種類による危険性
自作で使ったチャージコントローラーとその役割
解決!チャージコントローラーとソーラーパネルの関係
インバーターの役割って?交流と直流のおさらい
ソーラー(太陽光)発電用語集

予算1万円なら(自作初心者向き)
1万円以下の自作ソーラー(太陽光)発電システム
具体的な制作方法
充電池を使って乾電池代を節約してみよう
ZO-3(アンプ内蔵ギター)を鳴らしてみよう

予算4万円なら(DIYがお好きな方)
4万円以下の自作ソーラー(太陽光)発電システム
具体的な設置方法
自作システムに中古バッテリーを増設
自作システムに新品バッテリー増設とケーブル類メンテナンス
扇風機は何時間動かせるのか?
消費電力の高いドライヤーは使えるのか?
電動ドライバーは使えるのか?
ワットモニターで電力を計測してみよう!

番外編
プラレールを太陽光で動かしてみよう
プラレールを太陽光で動かしてみよう(その2)

もっと詳しく知りたい『バッテリー』や『ソーラーパネル』の事
バッテリーの容量、『Ah』と『Wh』って何だろう?
バッテリーの『時間率』って何だろう?
バッテリーの容量と使える電力の関係
複数接続したバッテリーの電圧と容量
30Ahのバッテリー、電力と運用時間の早見表
50Ahのバッテリー、電力と運用時間の早見表
105Ahのバッテリー、電力と運用時間の早見表
バッテリーの運用時間をエクセルでシミュレーション
複数接続したソーラーパネルの電圧と電流
ソーラーパネル発電量をエクセルでシミュレーション
バイパスダイオードと逆流防止ダイオードの違いと働き

コラム
自作ソーラー発電、初心者の心得
