ソーラーパネルとチャージコントローラーの組み合わせ

さて、新潟おてんとサンはヤフオクで安価なチャージコントローラーをサクッと購入しました。

ひとえにチャージコントローラーといっても沢山の種類があって、ソーラー(太陽光)発電システムを自作するとなるとどれを選択するか迷ってしまいますね(汗)

ソーラー(太陽光)発電システムを自作する上で一番シンプルな12Vのシステムを前提に、チャージコントローラーとソーラーパネルの選定について書いたのでチョット長いですが参考にしていただければ幸いです。


■チャージコントローラーは何A(アンペア)のものを選べば良いのか?
接続できるソーラーパネルの大きさは?
チャージコントローラーには最大入力電圧や入力電流値などが定められていて、ソーラーパネルに応じたものを選ぶ必要があります。

チャージコントローラーの大きさは、
『5A』、『15A』、『24A』
といった電流(A)であらわすことが多いです。

また、ソーラーパネルからの電圧を自動で認識してくれる仕様になっているチャージコントローラーもあります。
『12V-24V』とか、『12V/24V』なんて表記されています。

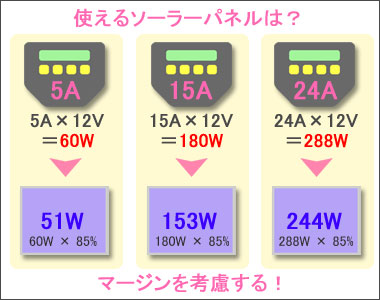

例えば、『5A』のチャージコントローラーがあったとすると、
5A × 12V = 60W ⇒60W(理論値)までのソーラーパネルが使用できるといった感じです。

60Wまでのソーラーパネルが使えるからといって、キッチリ60Wのパネルを接続しないでくださいね。あくまで理論値ですので。
とりあえず15%くらいのマージンを持たせて、50W程度のパネルを使えるくらいに考えておけば問題ないと思います。
60W × 0.85 = 51W

一方、ソーラーパネルの大きさはというと、
『20W』、『50W』、『100W』
といった電力(W)であらわすことが多いです。

例えば、
・公称最大出力:50W
・公称最大動作電圧:18.5V
・公称最大動作電流:2.7A
18.5V × 2.7A = 49.95W ⇒50Wのソーラーパネルというわけです。

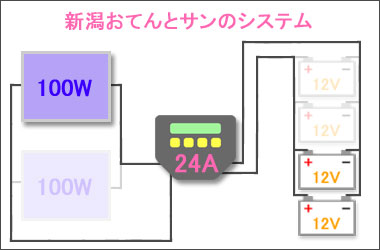

■新潟おてんとサンが作った自作システムは?新潟おてんとサンの自作システム
パネルの大きさや1W当りの価格が妥当な100Wのソーラーパネルを使いたかったのと、システムの後の拡張性を考えた結果この2つをチョイスしました。
薄く書いている部分は後々の計画です。

・24Aのチャージコントローラー
24A × 12V = 288W ⇒288W
288W × 0.85 = 244.8W
244Wまでのソーラーパネルが使用できるということですね。

・100Wのソーラーパネル1枚
公称最大出力:100W
公称最大出力動作電圧:18.5V
公称最大出力動作電流:5.4A
18.5V × 5.4A = 99.9W ⇒100W
このパネルであれば2枚使っても余裕がありますね。

100Wのソーラーパネルを1枚使いたいだけであれば、12Aのチャージコントローラーでも事足ります。
ですが、100Wのパネルを2枚使うとなると12Aのチャージコントローラーでは不十分です。
安く上げるために必要最低限の構成にするのですが、後の拡張性は確保したいというチョイスですね。

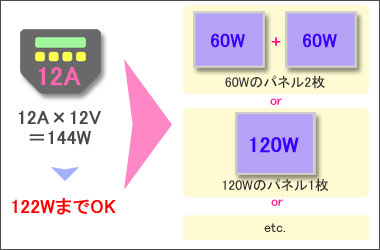

■例えば12Aのチャージコントローラーなら
12Aのチャージコントローラーならば
12A × 12V =144W
144W × 0.85 = 122.4W

120Wのパネルを1枚で運用したり、60Wのパネル2枚で運用したり出来ますね。


■例えば24Aのチャージコントローラーなら
24Aのチャージコントローラーならば
24A × 12V =288W
288W × 0.85 = 244.8W

100Wのソーラーパネルなら2枚使ってもまだ余裕があります。
120Wのパネルを2枚で運用したり、230Wのパネルを単体で運用したりも出来ますね。


といった感じです。


さて、いかがだったでしょうか?

本来はバッテリーの容量も視野に入れて計算するはずです。
ところが、初心者の新潟おてんとサンにはちょっと敷居が高いと感じたので、バッテリーの容量のことは切り離して考えました。

チャージコントローラーを使うのですから過充電の心配はありません。
とりあえず2つ準備したバッテリーの充電具合を見ながら、バッテリーが足りなければ追加すれば良いといったドンブリ勘定(!)です。

ですが、後々ソーラーパネルを追加したい場合などはドンブリ勘定はちょっと危険です。
バッテリーはいつでも追加できますがソーラーパネルはそうはいきませんからね。

ソーラーパネルの増設を考えているのであれば、チャージコントローラーにも余裕を持たせて選択することをオススメいたします。


以上、『かんたん自作ソーラー発電』の新潟おてんとサンでした。
