4万円自作ソーラー発電システムに中古バッテリーを増設

当ブログはお引越し中です。

この記事は画像などを修正、加筆して、

・新ブログのトップページ
自作DIYソーラーと太陽光発電で売電・節約・エコ人生

・新しい記事ページ
4万円で自作したDIYソーラー発電に中古バッテリーを増設しました

という記事に移行しました!



4万円以下の自作かんたんソーラー発電に中古バッテリーを増設
1年ほど使っている自作の太陽光発電システムですが、ちょっとバッテリーの容量に不満があるのでシステムアップを図ってみました。
とは言っても、中古のバッテリーを1つ追加しただけですけど(笑)


■12Vのバッテリー3つを並列に

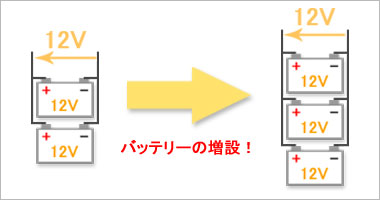

バッテリー増設イメージ
単純な追加です。
運用時間が1.5倍に増える反面、充電にかかる時間も1.5倍になります。
ソーラーパネルの発電量にはまだ余裕があるので、バッテリーを追加しても充電に時間が掛かりすぎると言ったことは無いハズです。


■中古バッテリー

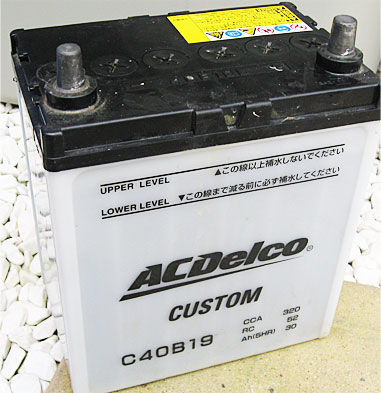

中古バッテリー
お知り合いの車屋さんから有無を言わさず頂戴してきた中古バッテリーです(笑)
事前に比重と液量のチェックもしていてくれました!(そうしないと僕が怒ってしまう為)
持つべき物はお友達ですね!


■バッテリーの接続に使うケーブル(自作)

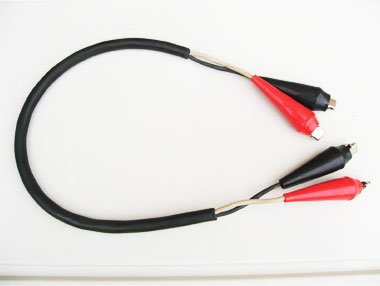

自作ワニ口のクリップ
システムを自作したときに余った材料を使って作りました。
ワニ口クリップにしたのは、取り外しを容易にする為です。
マイカーの急なバッテリー上がりなどへの備えのつもりです。


■まずはバッテリーの配置を決める

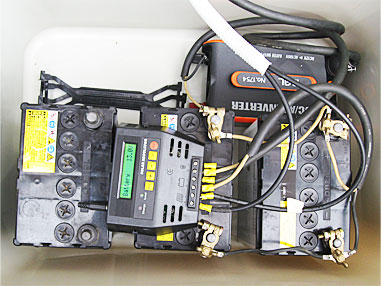

バッテリー接続前
コンテナBOX内の隙間を詰めて中古のバッテリーを置いてみます。
ちょうど良く納まりました。


■バッテリーを接続して、ケーブルを整理して完了

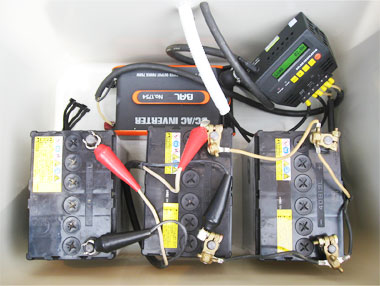

バッテリー増設後
作業は20分程度。
DIYとしてはチョットもの足りない感じはしますけど効果はかなりあるハズです!


■効果のほどは?
具体的な数値は分かりません(汗)
2週間ほど使ってみましたが、特に不具合もなく快適に使用できています。
バッテリーの電圧が12.0Vを下回ることが無くなり、運用時間もかなり伸びました。
メインで使っているノートPCは、このシステムだけで5〜6時間以上の使用ができるようになりました。


かなり快適に運用できるようになったので、近いうちに再度バッテリーの増設をする予定です。
やはり、自動車用のバッテリーを使った自作の太陽光発電システムでは、バッテリーの容量が使い勝手に影響しますね。

そのうちソーラーパネルの増設もしたくなります。


以上、『かんたん自作ソーラー発電』の新潟おてんとサンでした。
