100W自作ソーラーでワットモニターを使ってみる
『グリッド タイ インバーター』が給電する電力を計測する目的で購入した『ワットモニター』を使って、100W自作ソーラーで扇風機などを使ったときの電力を計測してみます。

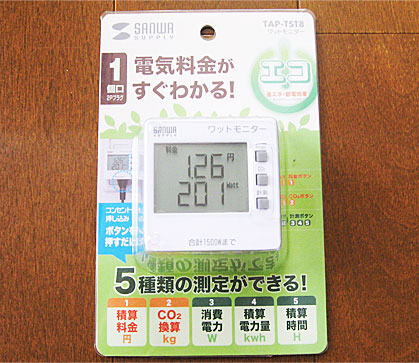

ワットモニター
ワットモニター
ヤフオクで新品を落札。
送料込み2,200円ほどでした。


4万円の自作ソーラー(太陽光)発電と扇風機に繋いでみる

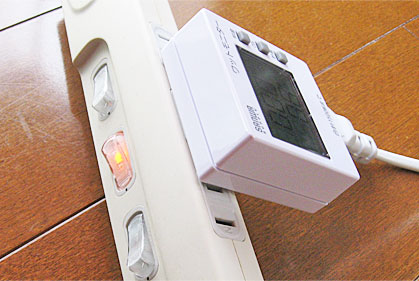

・インバーターからのコンセントに接続、スイッチオン
自作ソーラーに接続

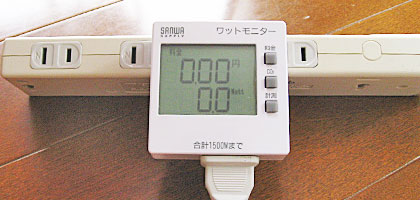

・表示開始
タップの電源をONで表示開始
当然ですがカウンタは『0』ですね。

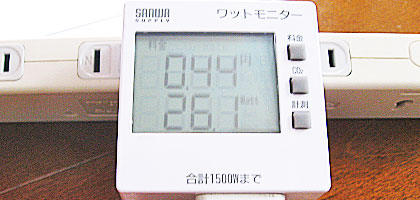

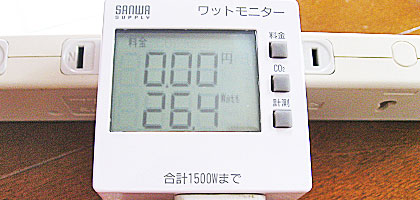

・扇風機のスイッチON
扇風機のスイッチON
26Wほどの電力を消費しています。
モニターの数値は、23W〜26Wの間を行き来していました。


50分経過

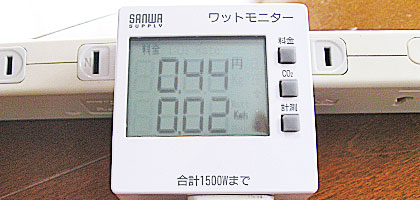

・単価22円の設定で0.44円分の消費
扇風機を稼動して50分後
単価の設定は自由に変更できます。


・50分での積算電力は0.02kWh
扇風機を稼動して50分後の積算電力
扇風機の消費電力の平均を24.5Wとして、
24.5W×5/6h=20Wh(0.02kWh)
ということですね。

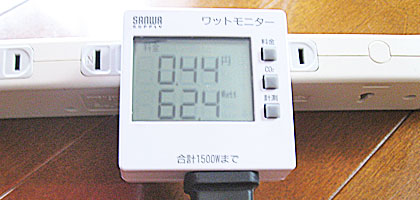

24インチの液晶ディスプレイを計測してみる
24インチ液晶ディスプレイを接続
扇風機の倍以上の消費電力です。
『節電にはテレビを消すのが効果的』というのはホントです!


100W自作ソーラーのインバーターに繋いでみる
(24インチの液晶ディスプレイを稼動)

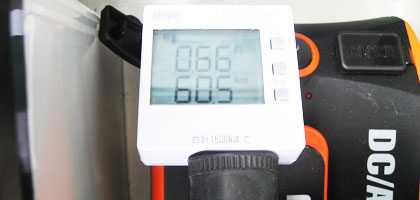

・60.5Wの電力を供給
インバーターに直接接続
60.5Wの電力を供給しています。

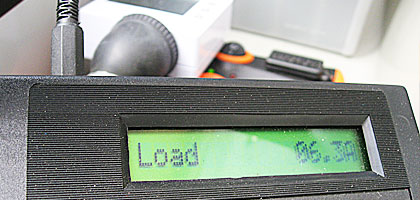

・そのときのチャージコントローラーの給電状態
チャージコントローラーの給電状態
6.3A×12V=75.6Wの電力を供給していることになりますね。

インバーターが消費している電力と変換ロスは、
75.6W-60.5W=15.1W
ということになりますね。


扇風機の稼動に戻して1時間30分ほど計測したところ積算電力は0.05kWhとなっていました。

1.5時間で50Wh(0.05kWh)の電力というと、
単価22円×0.05kWh=1.1円
の節約ができたということですね!

1.5hで1.1円、3hで2.2円、6hで4.4円(汗)

100Wの自作ソーラー(太陽光)発電システムで、
扇風機を毎日6時間使った場合、
30日で節電できる金額は132円です!

・・・なかなか厳しい現実ですね。


見方を変えてみます。


新潟おてんとサンの家の屋根には『系統連系型』のソーラーシステムが設置してあります。
設置してから10年間は単価42円で電力を売ることができます。

日中(屋根のソーラーパネルが発電している状態)に限って言えば、自作ソーラーで節電した分は『電力を売っている』ということになりますよね。

本来は屋根のソーラーで発電した分はまず消費に充てられます。
扇風機で消費するハズの電力を自作ソーラーで賄うのですから、扇風機で消費した分が売電に回ります。

つまり、単価42円で売電しているのと同じ状態ということです。

とすると、
1.5時間で50Wh(0.05kWh)供給したのだから、
単価42円×0.05kWh=2.1円
1.5hで2.1円、3hで4.2円、6hで8.4円
の節電効果と言えますね。

これだと30日で252円年間3,066円の節約ができることになります。


ちょっと無理やりな理屈ですが、『系統連系型ソーラー発電のアシスト的な位置付けで独立型のソーラー発電を利用すると効果的なんです。


自作ソーラーの設備費用の償却などを考えてしまうと長い年月を要しますし、節電の効果も意外と少ないものです。

そして、更なる設備投資を経て自作ソーラーの規模を大きくしたくなる。
という微妙な循環が生まれてしまいますね。


結果として、
電気を作るのって大変だけど面白い!
って感じで、
単純にDIYを楽しんだ者が一番得をします(笑)


以上、『かんたん自作ソーラー発電』の新潟おてんとサンでした。
