バッテリー容量から運用時間を計算するエクセルワークシート

・新ブログの以下のページで、web上で計算できるようにしました。
バッテリーの容量と使える電力の関係を計算してくれるページ




バッテリー容量から運用時間を計算するエクセルワークシート
バッテリーの運用時間を計算するのってチョット面倒ですよね。

より実用的なシミュレーションをしようとすると、
・バッテリーの電圧と容量
・バッテリーの実効値
・インバーターの自己消費電力
・インバーターの変換効率

などを加味して計算したくなります。

バッテリーの容量と使える電力の関係』という記事で、新潟おてんとサンなりのバッテリーの運用時間の計算方法を紹介いたしました。

ですが数パターンの結果を知りたい時などはイチイチ計算するのが煩わしかったりします。

そこで、エクセルで簡単なワークシートを作ったのでご紹介します。



■新潟おてんとサン式『バッテリー運用時間ドンブリ勘定ワークシート
新潟おてんとサン的ドンブリ勘定法

『バッテリーからインバーターを使って家電製品に電力を供給する』
という前提で、

・バッテリーの容量(Ah)
・バッテリーの実効値の割合(%)
・バッテリーの電圧(V)
・インバーターの変換効率(%)
・インバーターの自己消費電力(W)


を入力すると、10W〜2000Wまで10W刻みで、それぞれ何時間運用できるか?の概算を表示してくれます。

50Ahのバッテリーなら、
100Wの消費電力ならば3.27時間
150Wの消費電力ならば2.25時間
使える、といった具合です。

各数値は任意で変えられるので、自分の環境に合った数値でシミュレーションが可能だと思います。

あくまでも『ドンブリ勘定』的な数値なのですけれども(汗)


■『バッテリー運用時間ドンブリ勘定ワークシート』の使い方

・まず、必要な項目を入力します

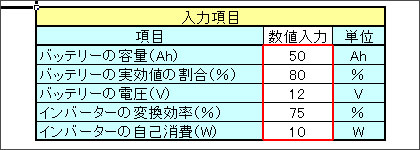

入力項目

・すると、結果が表示されます

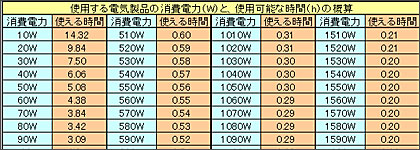

結果表示

・変換効率などを悪く設定してみると

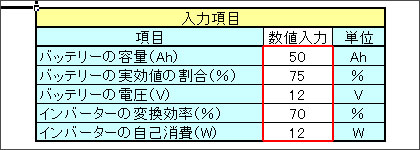

入力項目を編集してみる

・使える時間も短くなります

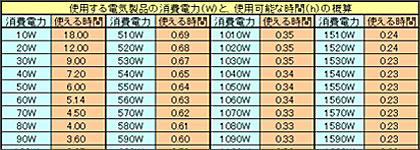

編集に応じた結果表示


数式としては、
バッテリーの容量と使える電力の関係』で紹介した
『新潟おてんとサン的ドンブリ勘定法』
そのままですので、本ブログの記事の通りに数値を入力していただくと、結果も記事の通りに表示されます。

また、
30Ahのバッテリー、電力と運用時間の早見表
50Ahのバッテリー、電力と運用時間の早見表
105Ahのバッテリー、電力と運用時間の早見表
という3つの記事は、この『新潟おてんとサン的ドンブリ勘定ワークシート』を使って求めた結果です。


例えば、12V105Ahのディープサイクルバッテリーを3個、並接続で使うといった場合には、
・バッテリーの容量(Ah)を『315』
・バッテリーの実効値の割合(%)には『80前後』
・バッテリーの電圧(V)には『12』
・インバーターの変換効率(%)には『75前後』
・インバーターの自己消費(W)には『10とか20とか』

自身の環境に合わせた数値を入力してみると、それなりの結果を返してくれると思います。


さて、この新潟おてんとサン式『バッテリー運用時間ドンブリ勘定ワークシート』、欲しいって方いますか?

もし必要な場合は、左メニュー下部のメールフォームからメッセージを送信していただくか、提示してあるメールアドレスまで直接メールしていただければ、
『バッテリー運用時間ドンブリ勘定ワークシート』
を添付して返信させていただきます。
興味があればお気軽にご連絡ください。


何度も言いますが、あくまでも『概算』として結果をそのまま鵜呑みにはしないでくださいね。

バッテリーは、温度などの環境によってパフォーマンスが変わってしまいますし、正確な数値を求めるのは難しいと思います。

『お遊び』的な要素を含みつつ楽しんでもらえればコレ幸いです。


以上、『かんたん自作ソーラー発電』の新潟おてんとサンでした。
