複数接続したバッテリーの電圧と容量

当ブログはお引越し中です。

この記事は加筆修正して、

・新ブログのトップページ
自作DIYソーラーと太陽光発電で売電・節約・エコ人生

・新しい記事ページ
複数接続したバッテリーの電圧と容量(運用時間)を知って、DIYソーラー発電に使うバッテリーを選定してみよう

という記事に移行しました!



複数接続したバッテリーの容量
新潟おてんとサンの『自作ソーラー(太陽光)発電』システムは、何度か『バッテリーを増設』するうちに、カーバッテリーを4つ並列接続にして運用するようになりました。

複数のバッテリーを並列や直列で接続したときに電圧や容量はどのようになるのか?

以前にも似たような記事を書いたのですが、電圧のみに的を絞って書いてしまいました。
今回は、バッテリーの容量のことも交えてちょっと詳しく解説いたしますね。



バッテリーの並列接続

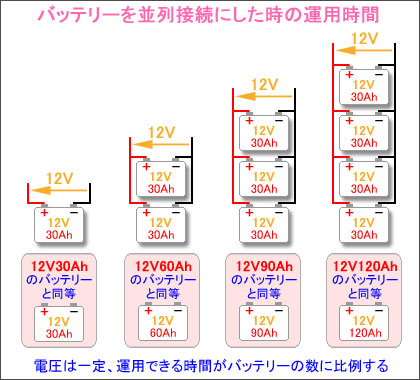

並列接続したバッテリーの電圧と容量
同じ規格のバッテリーを並列接続にすると、
電圧は変化しない
運用できる時間はバッテリーの数に比例して増えていく
となります。

単純に、容量を合計しただけの結果になります。

1つあたりのバッテリーの負担を減らしたり、運用できる時間を延ばしたい時に用いる方法ですね。


バッテリーの直列接続

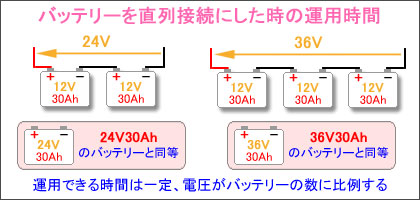

直列接続したバッテリーの電圧と容量
同じ規格のバッテリーを直列接続にすると、
運用できる時間は変化しない
電圧はバッテリーの数に比例して増えていく
となります。

容量は合計されているのですが、電圧を上げるのに電流を消費するので運用できる時間に変化がないのです。

目的の電圧を作るために用いる方法ですね。

例えば、トラックなどのバッテリーは『24V』です。
これは、『12V』のバッテリーを2つ直列接続にすることで『24V』の電圧を作っています。


バッテリーの並列と直列の複合接続
直列と並列の複合で接続したバッテリーの電圧と容量
並列と直列の接続を複合すると、
直列にすることで電圧を上げる
並列にすることで運用時間を延ばす
となります。

目的の電圧を作りつつ運用できる時間も延ばすことが出来ますね。

直列接続されているバッテリーを1つのバッテリーと見立てることでわかりやすくなると思います。


沢山のバッテリーを接続すると便利そうな解説ですが・・・さにあらず!
あくまで理屈を書いただけですからね。

シンプルな構成にした方が何かと無用なトラブルを減らせると思います。
予算に余裕があるのであれば、多数のバッテリーを使うよりも、初めから容量の大きなバッテリーを購入してバッテリーの数を減らすのがベストだと思います。


12V30Ah』のバッテリーを3並列で運用するのと、
12V100Ah』程度のディープサイクルバッテリー1つで運用するのでは、

12V100Ah』のディープサイクルバッテリー単体で運用した方が、容量も大きくシンプルな配線でシステムを構築できますよね。


ディープサイクルバッテリーのお値段は高いですが・・・。
一般的なカーバッテリー3個分に匹敵する容量があるうえに繰り返しの充放電にも強いです。

予算が許すのであれば、新潟おてんとサンもディープサイクルバッテリーを今すぐにでも導入したいのです(笑)


以上、『かんたん自作ソーラー発電』の新潟おてんとサンでした。
