複数ソーラーパネルの接続方法と出力(電流と電圧)の違い
『100W』程度のソーラーパネルを単体で使う独立系の自作ソーラー(太陽光)発電でも、複数の12Vバッテリーに充電しながらそれなりの運用が出来ます。

新潟おてんとサンの『自作ソーラー(太陽光)発電』システムは、
・100W、18.5V、5.4A、のソーラーパネル
・24Aのチャージコントローラー
・12V30Ah程度のバッテリーを4並列

で運用しています。

インバーターを使ってノートパソコンなどを数時間使う分には非常に快適に使えています。
ですが、本格的に節電に貢献してもらうとなると、システムの出力が圧倒的に足りません。
なので、新潟おてんとサンはパネル増設などの検討を始めています。

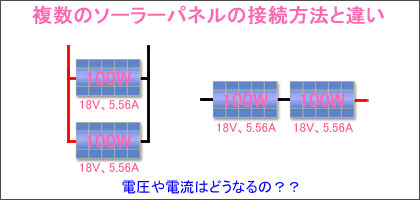

今回は、複数のソーラーパネルを接続することで、
『電圧や電流がどのように変化するのか?』
をまとめてみることにします。



ソーラーパネルの並列接続

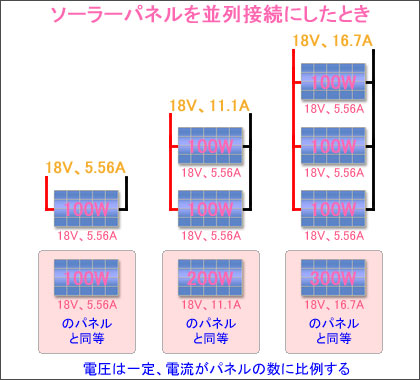

ソーラーパネルを並列接続にしたときの電流と電圧
同じ規格のソーラーパネルを並列接続にすると、
電圧は変化しない
電流はバッテリーの数に比例して増えていく
となります。

『18Vのソーラーパネル⇒12Vバッテリー』
『36Vのソーラーパネル⇒24Vバッテリー』
へと充電するときに、パネル側の電圧を変えたくないときなどに用いる接続ですね。

『12V』や『24V』といったシステムの電圧を変更せずに、ソーラーパネルを増設するときは並列接続にします。

ただし、同規格のソーラーパネルを増やしていくごとに、比例して電流が高くなってしまいます
たとえ電圧が低くても、電流が高い場合は発火などのリスクを伴うので注意が必要です。


ソーラーパネルの直列接続

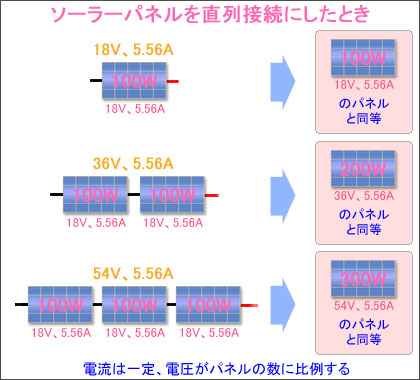

ソーラーパネルを直列接続にしたときの電流と電圧
同じ規格のソーラーパネルを直列接続にすると、
電流は変化しない
電圧はバッテリーの数に比例して増えていく
となります。

『18V系』のソーラーパネルを使って24Vや36Vのバッテリーに充電しようとする場合など、目的の電圧を作るときに用いるのが直列接続です。

ただし、同規格のソーラーパネルを増やしていくごとに、比例して電圧が高くなってしまいます
電圧が高い場合は感電の可能性が増えるので注意が必要です。


さて、いかがだったでしょうか?

ソーラーパネルやバッテリーを並列接続で使う場合は、電流が高くなってしまいがちです。
電流に見合ったケーブルを使って発熱や発火のリスクを軽減するように考慮してみてくださいね。
